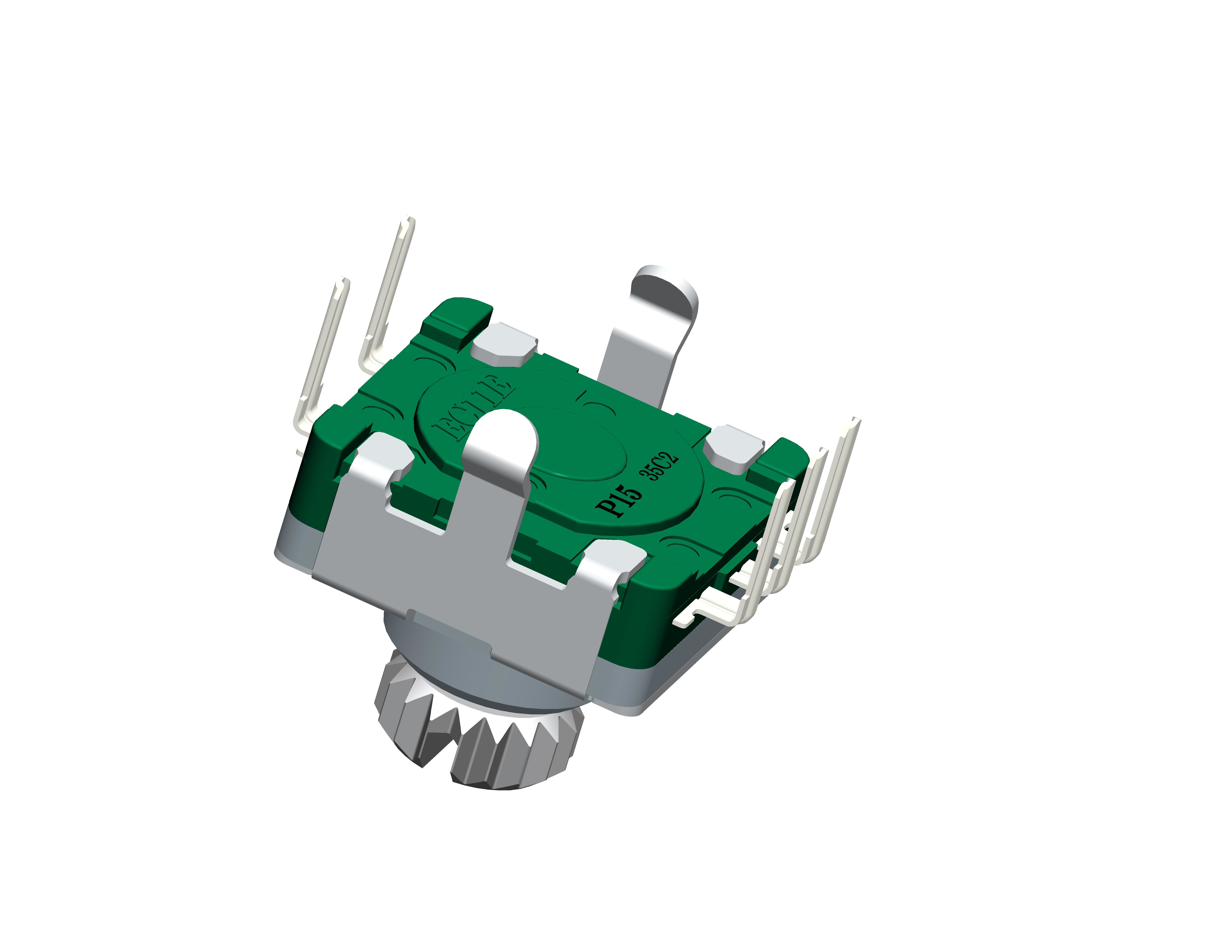

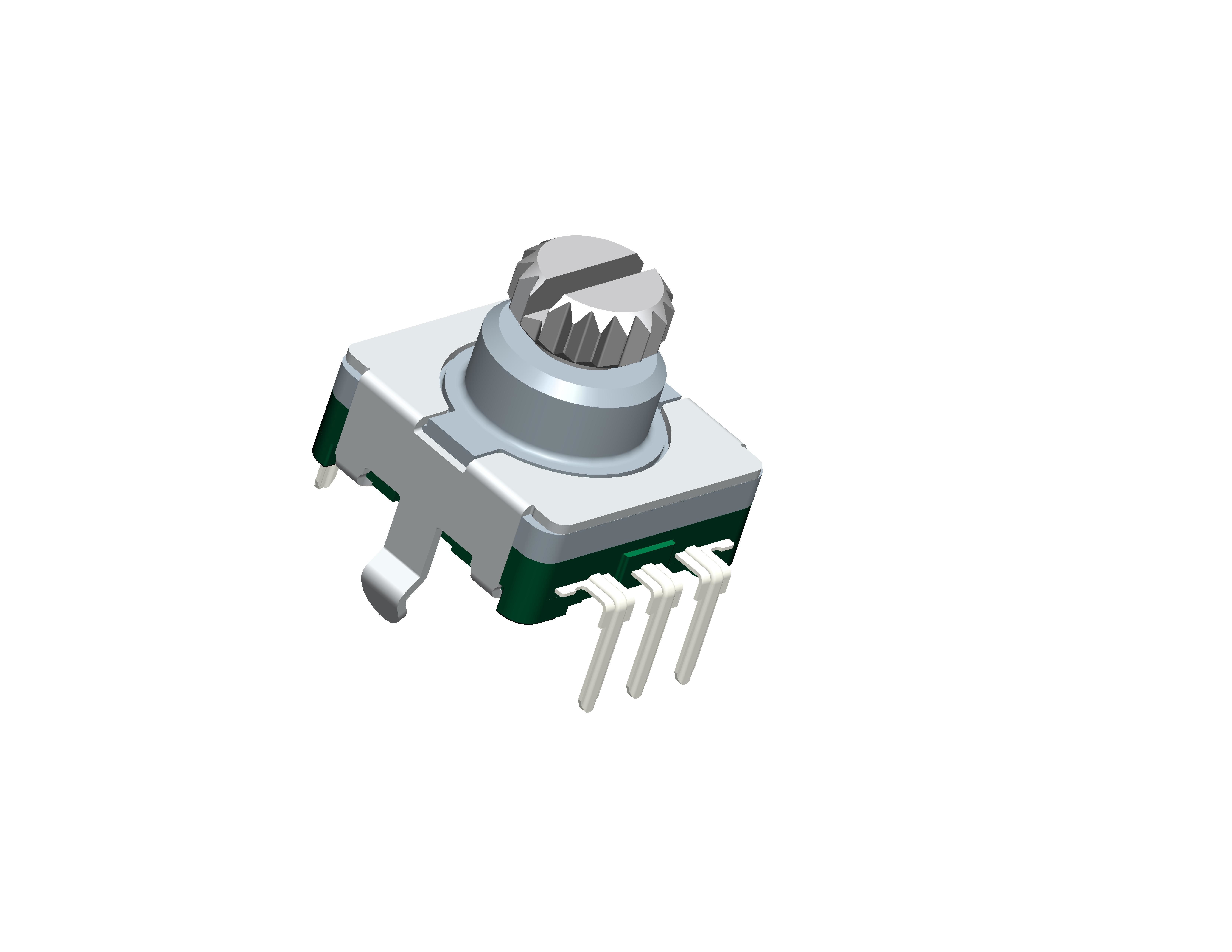

Περιγραφή
Ένας επαυξητικός κωδικοποιητής είναι μια γραμμική ή περιστρεφόμενη ηλεκτρομηχανική συσκευή που έχει δύο σήματα παραγωγής, Α και Β, τα οποία εκπέμπουν τους σφυγμούς καθώς η συσκευή κινείται. Μαζί, το Α και τα σήματα Β δείχνουν το περιστατικό και την κατεύθυνση της κίνησης. Πολλοί επαυξητικοί κωδικοποιητές έχουν ένα πρόσθετο σήμα παραγωγής, διευκρινίζοντας συνήθως έναν δείκτη ή ένα Ζ, οι οποίοι δείχνουν ότι ο κωδικοποιητής είναι σε μια συγκεκριμένη θέση αναφοράς. Επιπλέον, μερικοί κωδικοποιητές παρέχουν μια παραγωγή θέσης (συνήθως που διευκρινίζει έναν συναγερμό) που δείχνει τους εσωτερικούς όρους ελαττωμάτων, όπως η συμπεριφορά της αποτυχίας ή της αποτυχίας αισθητήρων.
Χαρακτηριστικά γνωρίσματα
1.High αξιόπιστος σφραγισμένος απόδοση κωδικοποιητής σχεδίου.
2. Ο διακόπτης ώθησης με 0.5mm ταξιδεύει ή ταξίδι 1.5mm διαθέσιμος.
3. Το μήκος και η μορφή άξονων μπορούν να προσαρμοστούν.
4. Κάθετη εισαγωγή PCB ΕΜΒΥΘΙΣΗΣ
5. Υποχωρητικός με RoHS 2,0
6. Μικρή διαταγή όγκου αποδεκτή
Προδιαγραφή
| Μηχανικά χαρακτηριστικά |
| Δύναμη πωμάτων |
3kgf.max |
| Περιστροφική ροπή: |
20~200gf.cm |
| αντιφατική δύναμη: |
8Kgf.max |
| Περιστροφική δύναμη πωμάτων: |
3Kgf.max/Alu 3.5kgf ανώτατος/ορείχαλκος 4.0kgf ανώτατος/ανοξείδωτο |
| Ανασχετική συσκευή: |
30 |
| Δόνηση: |
10 έως 50 έως 10 Hz/min. το εύρος είναι 1.5mm για όλες τις συχνότητες. |
| Ηλεκτρική απόδοση |
| Αριθμός σφυγμού/ανασχετικής συσκευής |
15 |
| Αντίσταση μόνωσης: |
συνεχές ρεύμα 100mΩ min.250V |
| Απόδειξη τάσης: |
300V εναλλασσόμενο ρεύμα για 1 λεπτό |
| Περιβαλλοντική απόδοση |
| Κρύο: |
-40ºC±2ºC για 96h |
| Ξηρά θερμότητα: |
85ºC±2ºC για 96h |
| Υγρή θερμότητα: |
40±2ºC, 90 σε 95%RH για 96H |
| Απόδοση διακοπτών |
| Εκτιμημένη δύναμη: |
συνεχές ρεύμα 0.1A 5V |
| Ροπή διακοπτών: |
500± το 200gf.cm ανώτατο |
| Γωνία διακοπτών: |
0.5± 0,3 |
| Αριθμός κυκλωμάτων: |
ΩΘΗΣΗ |
| Απόδειξη τάσης: |
300V εναλλασσόμενο ρεύμα για 1 λεπτό |
| Λειτουργούσα ζωή χωρίς φορτίο: |
100.000 κύκλοι 100mΩ ανώτατοι |
| Λειτουργούσα ζωή με το φορτίο: |
100.000 κύκλοι 200mΩ ανώτατοι |
| Αρχική αντίσταση επαφών: |
100mΩ ανώτατος |
| Αντίσταση μόνωσης: |
συνεχές ρεύμα 100mΩ min.250V |
Εφαρμογή
Ο επαυξητικός κωδικοποιητής χρησιμοποιείται κανονικά για να μετρήσει την κατεύθυνση περιστροφής, επιτάχυνση, γωνία, ταχύτητα και ούτω καθεξής. Ευρέως χρησιμοποιημένος η μηχανή, CNC τα εργαλεία μηχανών, ο ανελκυστήρας, ο μετρητής ροής, η σερβο μηχανή, η υφαντική μηχανή, η μεταλλουργική μηχανή, η μηχανή εκτύπωσης και συσκευασίας, η μηχανή εγχύσεων, τα αυτόματα όργανα και άλλοι βιομηχανικοί μέτρηση αυτοματοποίησης και τομέας ελέγχου.
Το εργοστάσιό μας
Η Co. τεχνολογίας ηλεκτρονικής Dongguan SANNI, ΕΠΕ έχει περισσότερο από 10 έτη εμπειρίας στο σχέδιο και την κατασκευή του ποτενσιόμετρου, του κωδικοποιητή, των διακοπτών και άλλων τμημάτων ηλεκτρονικής. Το εργοστάσιο καλύπτει 1,2000 περιοχές δυνατότητας τετραγωνικών μέτρων με τους υπαλλήλους 180+. Έχουμε το professinal και τις καλές τεχνικές και ομάδες πωλήσεων για να εξυπηρετήσουμε τις ανάγκες σας.
Οι υπηρεσίες μας
1. Ελεύθερα δείγματα προσφοράς
2. Προσφορά εξουσιοδότηση 1 έτους
3. OEM/ODM υπηρεσία διαθέσιμη για να ικανοποιήσουν όλες τις ανάγκες σας
4. υπηρεσία online 24 ωρών για να απαντήσει οι έρευνές σας
5. Ισχυρή ομάδα Ε&Α για τη τεχνική υποστήριξη
