Διαμορφώστε το αριθ.: | RCA01-001 | Επεξεργασία επιφάνειας: | Χρυσή επένδυση |
---|---|---|---|
Εμπορικό σήμα: | SANNI | Τύπος διεπαφών: | Βούλωμα |
Γένος: | Θηλυκό | Εφαρμογή: | UHF, αυτοκίνητο, ενισχυτής |
Επισημαίνω: | Στερεοφωνικό θηλυκό RCA Jack,Ενιαίο θηλυκό RCA Jack,Ενιαία χρυσή επένδυση συνδετήρων RCA |

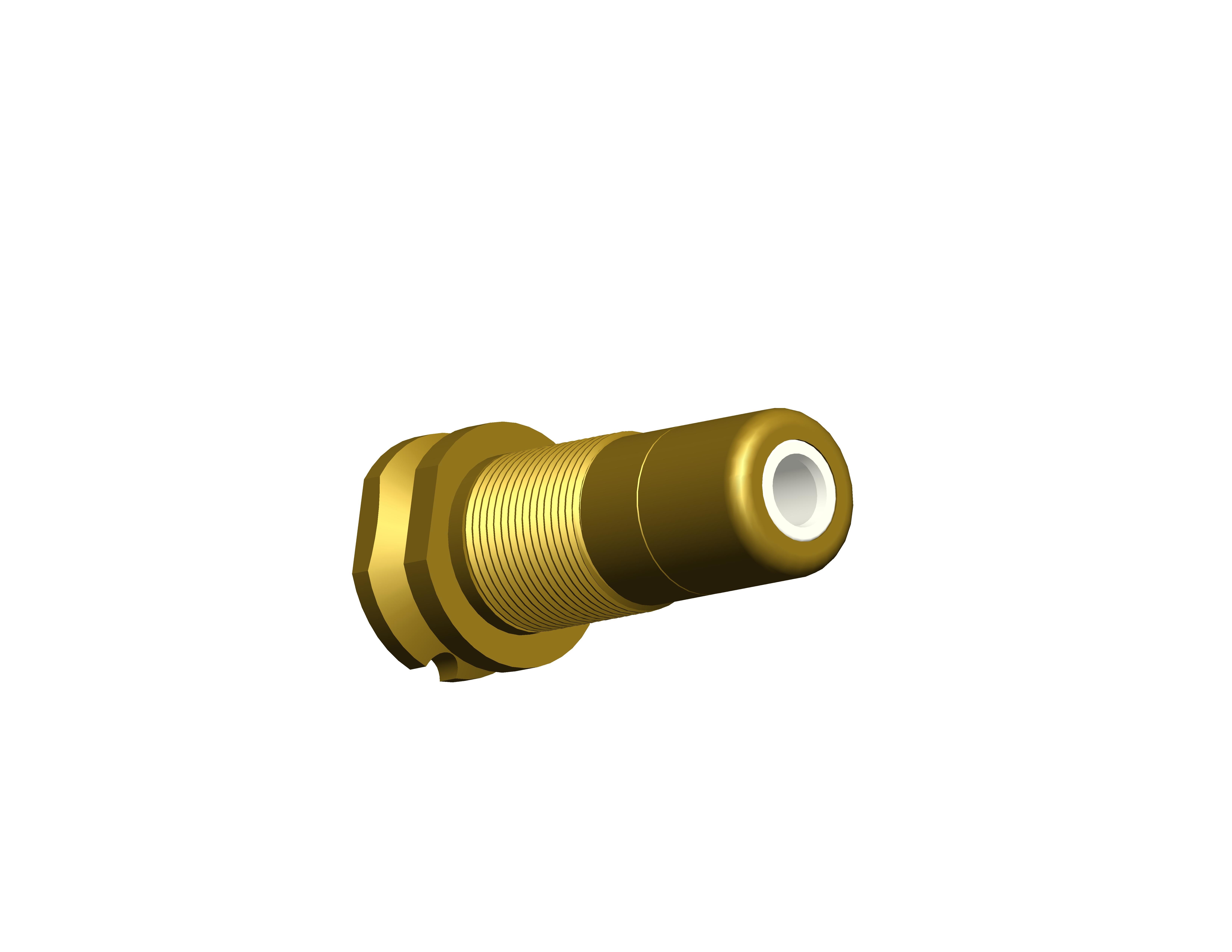

RCA01-001 ενιαία μονάδα θηλυκός συνδετήρας στερεοφωνικό RCA ο θηλυκός Jack RCA
Περιγραφή προϊόντων
Ο συνδετήρας RCA είναι ένας ηλεκτρικός συνδετήρας που χρησιμοποιείται συνήθως για να διαβιβάσει τα ακουστικά και τηλεοπτικά σήματα. Το όνομα RCA προέρχεται από τη ραδιο εταιρία της Αμερικής, η οποία εισήγαγε το σχέδιο στη δεκαετία του '30. Οι αρσενικές και θηλυκές υποδοχές ενός συνδετήρα καλούνται τα βουλώματα RCA και γρύλο RCA. Καλείται επίσης το συνδετήρα phono RCA ή συνδετήρα phono.
Ο συνδετήρας RCA χρησιμοποιήθηκε αρχικά για τα ακουστικά σήματα. Όπως πολλούς άλλους συνδετήρες, έχει χρησιμοποιηθεί για λόγους εκτός από αρχικά προοριζόμενο, συμπεριλαμβανομένων των συνδετήρων ΣΥΝΕΧΟΥΣ δύναμης, των συνδετήρων RF, και των συνδετήρων καλωδίων ομιλητών. Η χρήση της ως συνδετήρας για τα σύνθετα τηλεοπτικά σήματα είναι πολύ κοινή, αλλά παρέχει το φτωχό ταίριασμα σύνθετης αντίστασης. Οι συνδετήρες και τα καλώδια RCA επίσης συνήθως χρησιμοποιούνται για να διαβιβάσουν τον ψηφιακό ήχο με το σχήμα S/PDIF, με χρωματισμένο το βουλώματα πορτοκάλι για να τους διακρίνουν από άλλες χαρακτηριστικές συνδέσεις.
Επιλογές κώδικα χρώματος:
Το θηλυκό RCA Jack είναι συχνά κωδικοποιημένο διά χρώματος, κίτρινο για το σύνθετο βίντεο, κόκκινο για το σωστό ακουστικό κανάλι, και άσπρο ή μαύρο για το αριστερό κανάλι του στερεοφωνικού ήχου.
Προδιαγραφή προϊόντων:
1.Electrical προδιαγραφή | |
Εκτίμηση δύναμης | 30V/DC.1.0A. |
Αντίσταση μόνωσης | 100MΩ λεπτό. |
Αντίσταση επαφών | 30mΩ μέγιστο. |
Διηλεκτρική withtanding τάση | 500V εναλλασσόμενο ρεύμα RMS μετά από 1 λεπτό |
2.Mechanical προδιαγραφή | |
Αντίσταση της δύναμης για το τερματικό | 30N Max που εφαρμόζεται στην τργμένη κατεύθυνση για 5 δευτερόλεπτα |
Δύναμη εισαγωγής | 30N Max |
Αποσύρετε τη δύναμη | 8N λεπτό. |
Αποσύρετε τη δύναμη για την κεντρική επαφή | 5N λ. (χρησιμοποιήστε ένα βούλωμα μετρητών 士 0.20mm OD=3.2±0.05mm, Length=14) |
3.Durability προδιαγραφή | |
Δοκιμή ζωής | 1.500 κύκλοι λεπτό. |
4.Environmental προδιαγραφή | |
Σειρά Temperatrue | -40℃ σε +70℃ |
Αλατισμένος ψεκασμός | 24 ώρες |
